Banjo
_11zon.webp)
Définition :

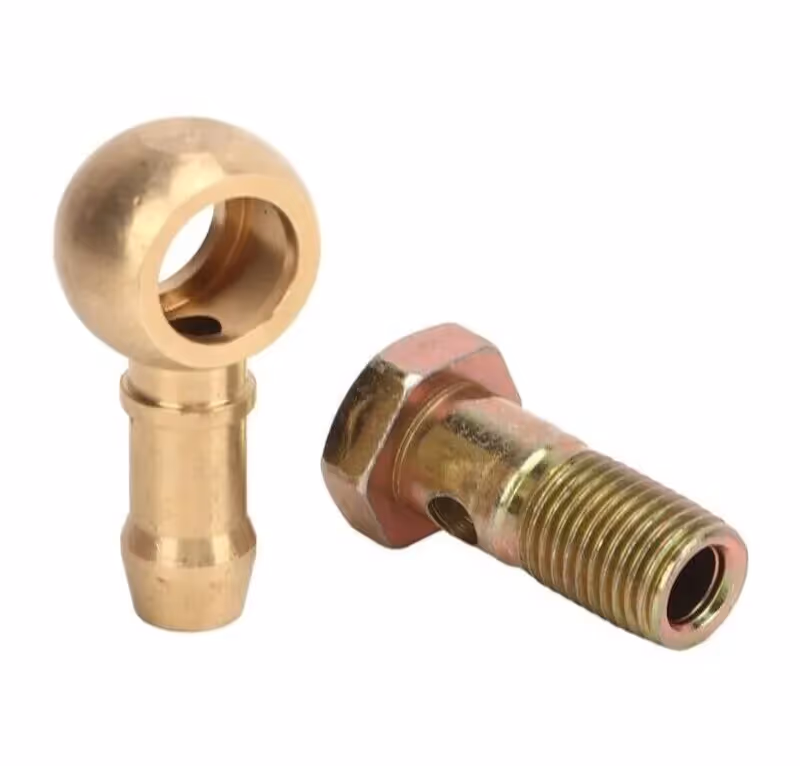

Le banjo est un raccord hydraulique spécifique constitué d'un corps cylindrique creux traversé par un boulon central étanche. Cette pièce permet de connecter facilement des flexibles hydrauliques ou des canalisations en autorisant une rotation libre, d'où son nom qui évoque la forme de l'instrument de musique.
Constitution :
- Corps principal : pièce cylindrique percée avec orifices latéraux pour le passage du fluide
- Boulon banjo : vis creuse centrale qui assure la traversée du fluide et la fixation
- Joints d'étanchéité : rondelles cuivre ou aluminium de chaque côté du banjo
- Écrous : pour le serrage et la fixation sur le composant
Fonctionnement :
Le fluide circule par l'intérieur du boulon creux, traverse le corps du banjo par les orifices latéraux, puis ressort vers la canalisation. Cette conception permet une orientation libre du flexible sans contrainte de torsion sur les joints.
Applications courantes :
- Système de freinage : connexion des flexibles de frein sur les étriers
- Embrayage hydraulique : liaison entre maître-cylindre et récepteur
- Direction assistée : raccordement des durites haute pression
- Système d'injection : alimentation des injecteurs diesel
